PN(MPa)公稱通徑
DN(mm) | 連接端規格
A×B(mm) | 結構長度
L(mm) | 公稱壓力
PN(MPa) | 公稱通徑
DN(mm) | 連接端規格
A×B(mm) | 結構長度
L(mm) | | 1.6 | 50 | 50×80 | 216 | 1.6 | 250 | 250×300 | 533 |
| 65 | 65×100 | 241 | 300 | 300×400 | 610 |
| 80 | 80×125 | 283 | 350 | 350×450 | 686 |
| 100 | 100×150 | 305 | 400 | 400×500 | 762 |
| 125 | 125×200 | 356 | 450 | 450×600 | 864 |
| 150 | 150×200 | 394 | 500 | 500×600 | 914 |
| 200 | 200×250 | 457 | 600 | 600×700 | 1067 |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ |

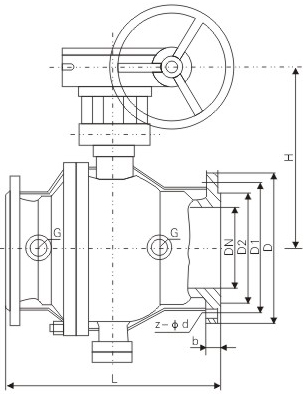

夾套固定球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體和內件材質、使用介質、工作溫度、端部連接方式等，本產品按密封結構形式分有軟密封和硬密封兩種。
